Diyaliz Loop Hattı Tasarımı: Diyaliz Merkezlerinde Dağıtım Hattı Nasıl Tasarlanmalı?

Hemodiyaliz sisteminde ters ozmoz ünitesinden çıkan suyun uygun kalitede olması yeterli değildir. Üretilen su, diyaliz cihazlarına ulaşıncaya kadar geçtiği dağıtım hattında mikrobiyolojik açıdan korunmalıdır. Bu nedenle diyaliz loop hattı tasarımı; boru çapından pompa seçimine, bağlantı detaylarından numune alma noktalarına kadar bütüncül biçimde ele alınmalıdır.

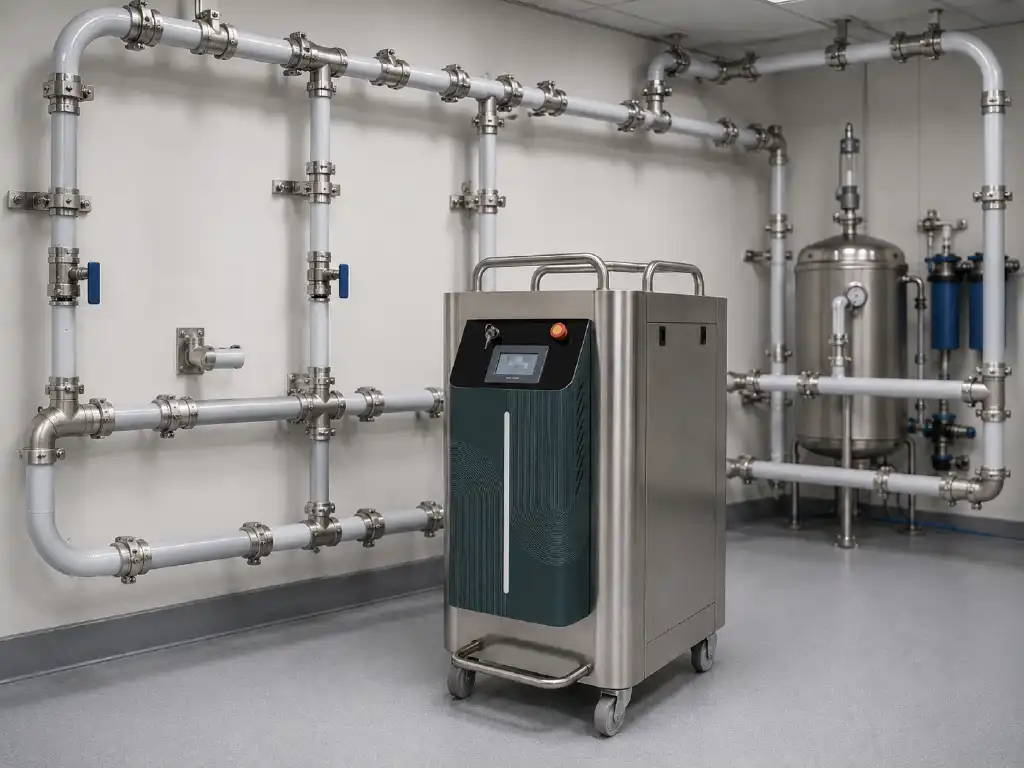

İyi tasarlanmış bir hemodiyaliz dağıtım loop hattı, arıtılmış suyu cihaz bağlantı noktalarına ulaştırır ve kullanılmayan debiyi yeniden sisteme döndürür. Böylece hat içinde sürekli hareket sağlanır, durağan su bölgeleri sınırlandırılır ve dezenfeksiyonun tüm devreye ulaşması kolaylaşır. Hatalı projelendirilmiş bir hat ise yüksek kaliteli ürün suyunun boru içinde yeniden kontamine olmasına, biyofilm oluşumuna, basınç dengesizliklerine ve bakım süreçlerinin zorlaşmasına neden olabilir.

Diyaliz loop hattı tasarımı için tek bir standart çizimin her merkeze uygulanması doğru değildir. Hasta istasyonu sayısı, eş zamanlı cihaz tüketimi, toplam hat uzunluğu, kat planı, teknik oda konumu, mevcut arıtma sistemi, dezenfeksiyon yöntemi ve gelecekteki kapasite artışı birlikte değerlendirilmelidir. Proje, ölçüm ve saha analiziyle doğrulanmalı; uygulama sonrasında debi, basınç, mikrobiyolojik yük ve endotoksin sonuçlarıyla performansı kontrol edilmelidir.

Loop Hattı Hemodiyaliz Su Kalitesini Nasıl Etkiler?

Diyaliz suyu sirkülasyon hattı, arıtma ünitesi ile tedavi alanı arasındaki pasif bir tesisat değildir. Sistem, ürün suyunun sıcaklık, akış, temas yüzeyi ve bekleme süresi gibi koşullarını doğrudan etkiler. Boru içinde düşük akış, gereksiz bağlantılar, kör uçlar veya temizlenmesi zor parçalar bulunması mikroorganizmaların yüzeye tutunmasını kolaylaştırabilir. Bu nedenle diyaliz loop hattı tasarımı, su arıtma cihazının performansının devamı olarak görülmelidir.

CDC, hemodiyaliz hastalarının ortalama bir haftada 300 ile 600 litre suya maruz kalabildiğini ve suyun güvenliğinin hasta sağlığı açısından kritik olduğunu belirtir. Aynı kaynak, dağıtım sistemlerinin düzenli dezenfekte edilmesini ve bakteri barındırabilecek ölü uç, kullanılmayan branşman ve gereksiz bağlantılardan kaçınılmasını önerir. CDC’nin diyalizde su kullanımı önerileri proje ve bakım planı hazırlanırken yararlı bir dış kaynak olarak değerlendirilebilir.

Sürekli sirkülasyonun mikrobiyolojik güvenlikteki rolü

Sürekli sirkülasyon, arıtılmış suyun loop boyunca hareket ederek dönüş hattından tekrar teknik sisteme ulaşmasını sağlar. Kesintisiz akış, su yaşının ve lokal bekleme sürelerinin azalmasına yardımcı olur. Aynı zamanda dezenfeksiyon sırasında sıcak suyun veya uygun kimyasal çözeltinin hattın tamamında kontrollü biçimde dolaştırılmasını kolaylaştırır. Ancak yalnızca pompanın çalışıyor olması yeterli değildir; uzak noktadaki gerçek dönüş debisinin ve hat boyunca basınç dağılımının ölçülmesi gerekir.

Doğru planlanan diyaliz loop hattı tasarımı, normal işletmede en uzak kullanım noktasında da yeterli akışın sürmesini hedefler. Tedavi cihazlarının aynı anda su çektiği pik tüketim anlarında bile dönüş hattında ölçülebilir bir sirkülasyon kalmalıdır. Aksi halde sistem kâğıt üzerinde ring hat olsa bile yoğun kullanım sırasında belirli bölümler durağanlaşabilir. Bu nedenle pompa eğrisi, boru çapı, bağlantı kayıpları ve cihaz tüketim profili birlikte hesaplanmalıdır.

Durağan su ve ölü hacim riski

Diyaliz loop hattı tasarımı sırasında ölü hacim riski; kör uçlarda, uzun cihaz branşmanlarında, kullanılmayan vanalarda ve eski bağlantılarda değerlendirilmelidir. Bu bölgelerde akışın düşük olması, yüzeyde tutunma ve biyofilm gelişimi için elverişli koşullar oluşturabilir. Durağan su problemi sadece uzun tatillerde görülmez; yanlış seçilmiş çap veya gereğinden uzun bağlantı hortumu da günlük kullanım sırasında lokal durgunluğa neden olabilir.

CDC’nin çevresel enfeksiyon kontrolü rehberinde, boru yüzeyindeki biyofilmin canlı bakteri kolonilerini gizleyebileceği ve bazı dezenfeksiyon süreçlerinin yerleşmiş biyofilmi yeterince uzaklaştıramayabileceği belirtilir. Bu nedenle tek bir uygun numune sonucu bütün hattın mutlak olarak temiz olduğunu kanıtlamaz. Tasarım, izleme ve periyodik dezenfeksiyon birlikte yürütülmelidir. Biyofilmin oluşum mekanizmasını daha ayrıntılı incelemek için biyofilm oluşumu ve önleme yöntemleri içeriğinden yararlanılabilir.

Tasarım unsuru	Olası risk	Proje yaklaşımı
Gereğinden büyük boru çapı	Düşük akış hızı ve uzun su bekleme süresi	Çapı eş zamanlı tüketim ve minimum dönüş debisine göre hesaplamak
Uzun veya kullanılmayan branşman	Ölü hacim ve mikrobiyal tutunma	Branşmanı kısa tutmak, kullanılmayan hattı kaynağından kaldırmak
Çok sayıda fittings	Yüzey düzensizliği, basınç kaybı ve servis zorluğu	Hat güzergâhını sadeleştirmek ve hijyenik bağlantı seçmek
Yetersiz dönüş akışı	Pik kullanımda sirkülasyonun kesilmesi	Pompa, çap ve basınç kayıplarını birlikte doğrulamak
Yanlış konumlu numune vanası	Temsil etmeyen analiz sonucu ve kontaminasyon riski	Kontrollü, erişilebilir ve hijyenik numune noktaları planlamak

Doğru Boru Malzemesi Nasıl Seçilmelidir?

Diyaliz loop hattı tasarımı için boru malzemesi yalnızca ilk yatırım maliyetine göre seçilmemelidir. İç yüzey yapısı, bağlantı sayısı, kimyasal ve termal dayanım, basınç sınıfı, kullanım ömrü, montaj kalitesi ve servis erişimi birlikte değerlendirilmelidir. Seçilen malzeme, merkezin uygulayacağı sıcak su veya kimyasal dezenfeksiyon yöntemiyle üretici limitleri içinde uyumlu olmalıdır. Ayrıca boru, fittings, vana ve cihaz bağlantıları aynı hijyen zincirinin parçalarıdır.

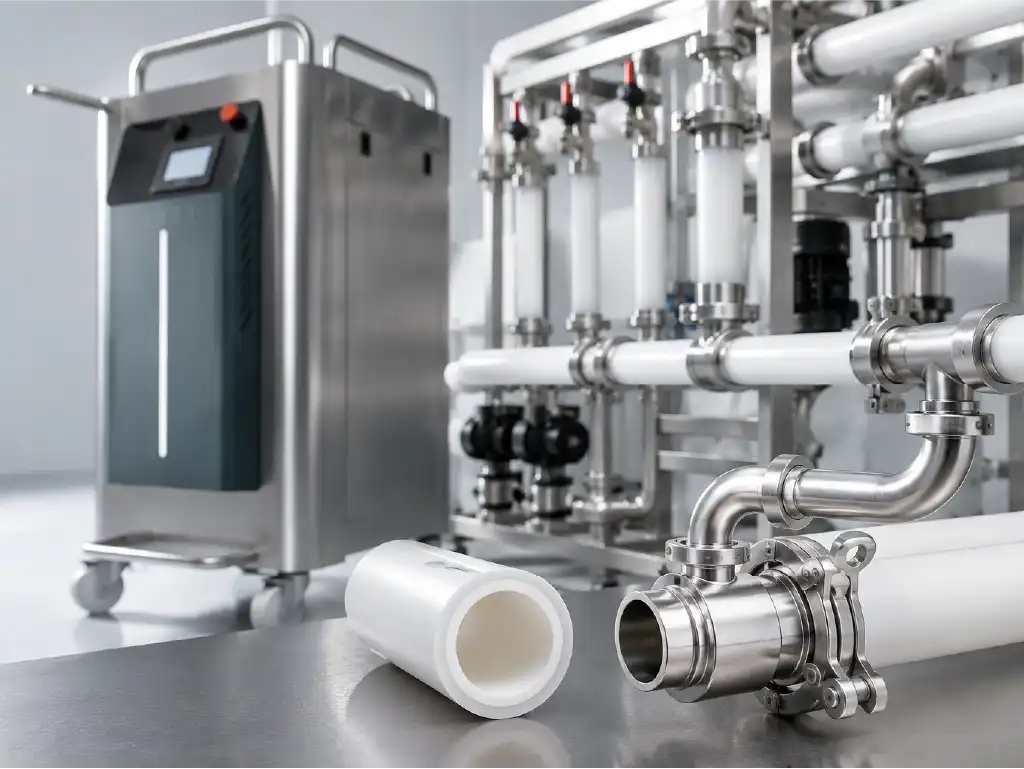

PEX-A boru sistemlerinin hijyenik avantajları

PEX-A kullanılan diyaliz loop hattı tasarımı, esnek boruyla uzun mesafelerin daha az ek parçasıyla geçilmesine imkân verebilir. Bağlantı sayısının azalması hem potansiyel kaçak noktalarını hem de geometrik düzensizlikleri sınırlandırır. Pürüzsüz iç yüzey, uygun akış koşullarıyla birlikte yüzeyde tortu ve mikrobiyal tutunma ihtimalinin azaltılmasına katkı sağlar. Bununla birlikte hiçbir boru malzemesi tek başına biyofilm riskini sıfırlamaz; güvenlik, doğru tasarım, kontrollü montaj, sirkülasyon ve doğrulanmış bakım prosedürünün birleşimiyle sağlanır.

Reeinmer PEX-A boru sistemleri, hemodiyaliz ünitelerinde loop, fittings ve cihaz konnektörlerinin birlikte projelendirilmesine yönelik bütüncül bir altyapı seçeneği sunar. Projede borunun çalışma sıcaklığı, maksimum basıncı, dezenfektan maruziyeti, bükülme yarıçapı, sabitleme aralıkları ve üretici montaj prosedürü kontrol edilmelidir.

Paslanmaz bağlantılar ve hijyenik fittings seçimi

Diyaliz cihazı bağlantıları, numune vanaları, adaptörler ve teknik ekipman geçişlerinde paslanmaz parçalar kullanılabilir. Burada yalnızca “paslanmaz” ifadesi yeterli bir seçim kriteri değildir. Malzeme kalitesi, yüzey düzgünlüğü, kaynak veya pres bağlantısının işçiliği, conta uyumluluğu ve dezenfeksiyon koşulları değerlendirilmelidir. İç yüzeyde çıkıntı oluşturan, tam boşalmayan veya temizlenmesi güç cepler meydana getiren fittings kullanımı ölü hacim riskini artırabilir.

Diyaliz loop hattı tasarımı yapılırken akış yolu sade tutulmalı; bağlantı çapları ani daralma ve genişleme oluşturmamalı, vanalar tam geçişli ve servis edilebilir olmalıdır. Conta ve elastomerler sıcaklık, kimyasal konsantrasyon ve temas süresine uygun seçilmelidir. Paslanmaz bağlantılar ile polimer boru arasındaki geçişler, üretici tarafından onaylanmış adaptörlerle yapılmalı ve montaj sonrası kaçak, basınç ve dezenfeksiyon testleri kayıt altına alınmalıdır.

Diyaliz Loop Hattı Tasarımı İçin Temel Kriterler

Diyaliz loop hattı tasarımı hidrolik hesap, mimari koordinasyon ve hijyenik mühendislik disiplinlerinin birlikte yürütülmesini gerektirir. Teknik oda ile tedavi salonu arasındaki güzergâh mümkün olduğunca kısa, izlenebilir ve servis edilebilir olmalıdır. Borular, kirli alanlardan veya kontrolsüz sıcaklık koşullarından geçirilmemeli; mekanik hasara, güneş ışığına ve uygunsuz ısı kaynaklarına karşı korunmalıdır. Tavan içi veya şaft geçişlerinde bağlantı noktalarının erişilebilirliği ayrıca planlanmalıdır.

Diyaliz loop hattı tasarımı sırasında mevcut cihaz sayısının yanında olası büyüme senaryosu da ele alınmalıdır. Ancak gelecekte kullanılabilir düşüncesiyle kör bırakılan branşmanlar oluşturmak yerine, kapasite artışının hijyenik biçimde nasıl entegre edileceği önceden tanımlanmalıdır.

Debi, basınç ve dönüş hattı planlaması

Diyaliz loop hattı tasarımı için debi hesabının başlangıç noktası, aynı anda çalışabilecek cihazların maksimum su tüketimidir. Buna sistemin gerekli sirkülasyon payı, olası yıkama süreçleri ve tasarım güvenlik payı eklenir. Boru çapı yalnızca toplam debiye göre değil, hat uzunluğu ve fittings kaynaklı basınç kayıpları dikkate alınarak belirlenir. Çok küçük çap aşırı basınç kaybı ve gürültüye, çok büyük çap ise düşük hız ve su yaşının artmasına yol açabilir.

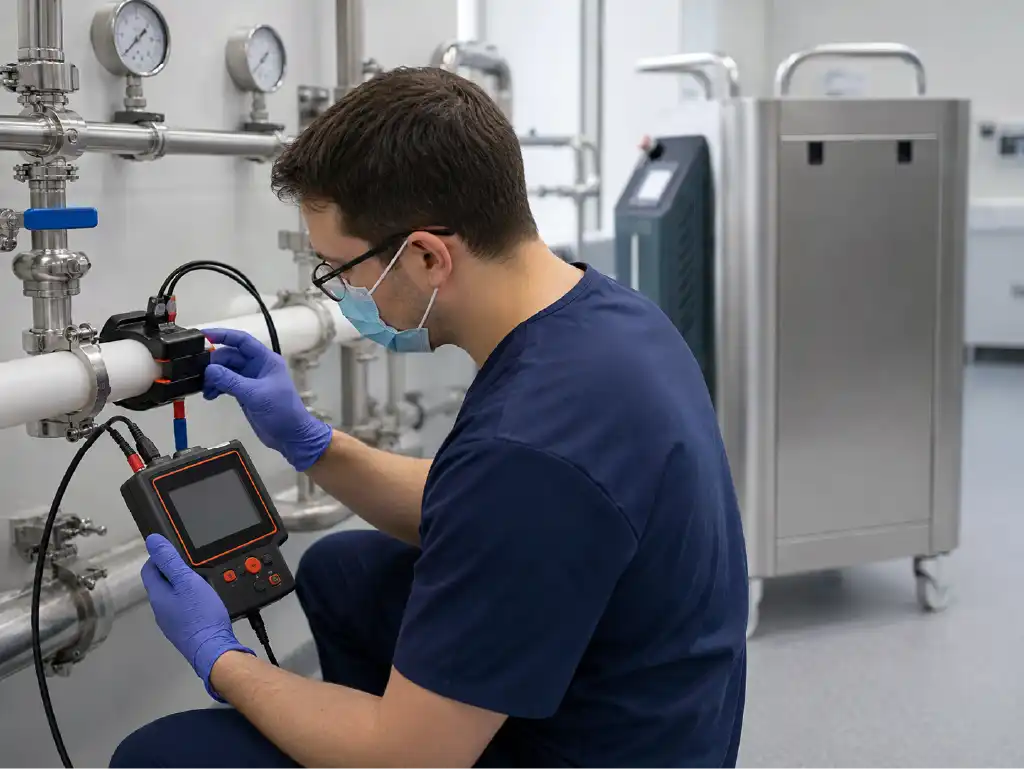

Pompa seçimi, loop başlangıcında yüksek basınç üretmekten ibaret değildir. Amaç, en uzak cihaz noktasında gerekli işletme basıncını korurken dönüş hattında yeterli debi bırakmaktır. Bu nedenle devreye alma sırasında başlangıç, orta, en uzak ve dönüş noktalarında ölçüm yapılması değerlidir. Basınç ayar vanaları veya dengeleme elemanları kullanılacaksa bunların temizlenebilir, dezenfeksiyona uyumlu ve ölü bölge oluşturmayan tipte olması gerekir.

Diyaliz loop hattı tasarımı kapsamında dönüş hattı, sistem mimarisine uygun noktaya bağlanmalıdır. Tanklı ve tanksız tasarımlarda dönüşün konumu, sıcaklık kontrolü ve dezenfeksiyon senaryosu farklılaşabilir. Geri dönüş suyunun arıtılmış su kalitesini bozmayacak biçimde sisteme katılması, filtre veya UV gibi ek bariyerlerin konumu ve otomasyonun sirkülasyonu nasıl izleyeceği proje bazlı belirlenmelidir. Reeinmer Hemodiyaliz Su Arıtma Sistemleri kapsamında bu değerlendirme, arıtma ünitesi ile dağıtım hattının tek sistem olarak ele alınmasını sağlar.

Numune alma noktaları ve servis erişimi

Diyaliz loop hattı tasarımı, numune alma noktalarını mikrobiyolojik ve endotoksin performansını temsil edecek biçimde konumlandırmalıdır. Genel yaklaşım; ürün suyu çıkışı, loop başlangıcı, temsilî kullanım noktaları, en uzak nokta ve dönüş hattından kontrollü numune alınabilmesini sağlamaktır. Kesin sayı ve yerleşim, merkezin büyüklüğüne, risk analizine, ilgili standartlara ve kalite kontrol planına göre belirlenmelidir.

Numune vanası, rastgele bir musluk veya uzun bir kör boru parçası şeklinde tasarlanmamalıdır. Kolay dezenfekte edilebilir, kısa bağlantılı ve kontrollü akış sağlayan bir çözüm tercih edilmelidir. Numune alma prosedüründe vananın temizliği, ilk akışın uzaklaştırılması, steril kap kullanımı, taşıma süresi ve laboratuvar yöntemi tanımlanmalıdır. Aksi halde doğru tasarlanmış bir loop hattından alınan numune bile işlem sırasında kontamine olabilir.

Servis erişimi, ilk kurulum sırasında gözden kaçan fakat işletmede büyük önem taşıyan bir konudur. Pompa, sensör, vana, numune noktası ve bağlantı adaptörlerine müdahale etmek için tedavi alanını gereksiz yere durdurmayan erişim yolları bulunmalıdır. Kritik parçalar etiketlenmeli, akış yönü gösterilmeli ve as-built proje güncel tutulmalıdır. hemodiyaliz su arıtma sistemi işletme ve bakım yönergesi, günlük ve periyodik kontrollerin sistematik biçimde planlanmasına yardımcı olur.

Uzman notu: Bir loop hattının başarılı kabul edilmesi için yalnızca basınç testinden geçmesi yeterli değildir. Devreye alma dosyasında hidrolik ölçümler, dezenfeksiyon doğrulaması, mikrobiyolojik ve endotoksin analizleri, kullanılan malzemelerin uygunluk belgeleri, hat şeması ve bakım sorumlulukları birlikte bulunmalıdır.

Biyofilm Riskini Azaltmak İçin Uygulama Önerileri

Diyaliz loop hattı tasarımı, biyofilm riskini yalnızca oluşmuş tabakayı periyodik temizleyerek yönetmeye odaklanmamalıdır. Asıl amaç, mikroorganizmaların tutunmasını ve olgun bir yapı geliştirmesini zorlaştıran sistem koşulları oluşturmaktır. Bunun için diyaliz loop hattı tasarımı, montaj kalitesi, kesintisiz sirkülasyon, uygun dezenfeksiyon ve düzenli analiz tek bir kalite planı içinde yönetilmelidir.

Ölü nokta bırakmayan tasarım

Ölü nokta bırakmayan diyaliz loop hattı tasarımı, kesintisiz halka ve mümkün olduğunca kısa cihaz bağlantıları hedefler. Kullanılmayan çıkışlar kör tapa ile uzun süre bekletilmemeli; ihtiyaç dışı branşmanlar ana hattan hijyenik biçimde kaldırılmalıdır. Dirsek, T parçası, vana ve redüksiyon sayısı teknik gereklilikle sınırlandırılmalı, dekoratif veya montaj kolaylığı amacıyla gereksiz kıvrımlar oluşturulmamalıdır.

Montaj tamamlandıktan sonra hat eğimi, tam boşalabilme, düşük noktalarda su birikmesi ve yüksek noktalarda hava cebi oluşması açısından kontrol edilmelidir. Hava cepleri akışı bozabilir, dezenfektanın temasını sınırlayabilir ve ölçüm sonuçlarını etkileyebilir. Düşük noktadaki tahliye çözümleri de kullanılmadıkları dönemde yeni bir kör uç oluşturmamalıdır. Her parça, normal işletme ve dezenfeksiyon akışının içinde kalmalıdır.

Dezenfeksiyon uyumluluğu ve bakım planı

Diyaliz loop hattı tasarımı tamamlandıktan sonra dezenfeksiyon yöntemi seçilmemelidir. Sıcak su, kimyasal ajan veya kombine yöntem kullanılacaksa boru, fittings, conta, sensör ve cihaz bağlantılarının sıcaklık, konsantrasyon ve temas süresi limitleri proje aşamasında doğrulanmalıdır. Otomasyon; sirkülasyon süresini, sıcaklığı veya kimyasal temas koşullarını izlemeli ve işlem tamamlanmadan normal kullanıma geçişi engelleyecek güvenlik adımları içermelidir.

CDC, diyaliz dağıtım sistemlerinin düzenli programla dezenfekte edilmesini ve mikrobiyolojik testlerin en az aylık olarak gerçekleştirilmesini önerir. Bununla birlikte uygulanacak sıklık; güncel standartlar, yerel mevzuat, üretici talimatları, merkezin risk analizi ve geçmiş analiz eğilimleri dikkate alınarak belirlenmelidir. Tek bir takvim aralığına bağlı kalmak yerine sonuç trendleri izlenmeli, aksiyon seviyesine yaklaşan değişimler erken değerlendirilmelidir.

• Loop başlangıç ve dönüş debisini düzenli olarak kaydedin.
• Basınç, sıcaklık ve iletkenlik değerlerindeki eğilimleri karşılaştırın.
• Numune noktalarını belirlenmiş prosedürle temizleyin ve örnekleyin.
• Kullanılmayan cihaz bağlantılarını kontrolsüz biçimde hat üzerinde bırakmayın.
• Dezenfeksiyon sonrası durulama ve kalıntı kontrollerini doğrulayın.
• Uygunsuz sonuçta yalnızca filtre değiştirmek yerine kök neden analizi yapın.

Endotoksin veya mikrobiyolojik değerlerde tekrar eden yükselme görülüyorsa sorun yalnızca arıtma cihazında aranmalıdır yaklaşımı doğru değildir. Tank, UV ünitesi, son filtre, loop yüzeyi, cihaz bağlantıları, numune yöntemi ve dezenfeksiyon dağılımı birlikte incelenmelidir. Gerektiğinde endotoksin filtrasyon çözümleri mevcut sisteme entegre edilmeden önce kaynağın teknik analizle belirlenmesi gerekir.

Sık Sorulan Sorular

Diyaliz merkezlerinde loop hattı neden halka şeklinde tasarlanır?

Halka yapı, kullanılmayan suyun dönüş hattıyla yeniden sisteme ulaşmasını ve devre içinde sürekli sirkülasyon oluşmasını sağlar. Böylece kör uçların ve uzun süre bekleyen su bölgelerinin azaltılması hedeflenir. Ancak ring geometrisi tek başına yeterli değildir; dönüş debisi, basınç kaybı ve dezenfeksiyon dolaşımı ölçümle doğrulanmalıdır.

PEX-A loop hattı biyofilmi tamamen önler mi?

Hayır. PEX-A borunun pürüzsüz iç yüzeyi ve daha az fittings ile uygulanabilmesi biyofilm riskinin azaltılmasına katkı sağlayabilir; ancak hiçbir malzeme tek başına tam koruma sunmaz. Sürekli sirkülasyon, ölü hacimsiz tasarım, uygun dezenfeksiyon ve periyodik mikrobiyolojik takip birlikte uygulanmalıdır.

Diyaliz loop hattında ideal boru çapı nedir?

Her merkez için geçerli tek bir çap yoktur. İdeal çap; eş zamanlı cihaz sayısı, cihaz başına tüketim, toplam hat uzunluğu, fittings kayıpları, gerekli dönüş debisi ve pompa çalışma noktası hesaplanarak belirlenir. Mevcut kapasite kadar gelecekteki kontrollü büyüme senaryosu da değerlendirilmelidir.

Numune alma noktaları loop hattında nereye yerleştirilmelidir?

Ürün suyu çıkışı, loop başlangıcı, temsilî kullanım noktaları, en uzak nokta ve dönüş hattı temel değerlendirme bölgeleridir. Kesin yerleşim merkez planına ve kalite protokolüne göre belirlenir. Numune vanalarının kısa, hijyenik, erişilebilir ve dezenfekte edilebilir olması önemlidir.

Loop hattı ne sıklıkla dezenfekte edilmelidir?

Sıklık; kullanılan sistem, dezenfeksiyon yöntemi, üretici talimatı, güncel standartlar, yerel mevzuat ve analiz sonuçlarına göre belirlenmelidir. CDC düzenli dezenfeksiyonu ve aylık mikrobiyolojik takibi önerir. Risk artışı veya uygunsuz sonuç durumunda plan gözden geçirilmeli ve kök neden analizi yapılmalıdır.

Mevcut diyaliz loop hattı tasarımı yenileme yapılmadan iyileştirilebilir mi?

Bazı sistemlerde pompa, fittings, numune noktası, dezenfeksiyon yöntemi veya problemli branşmanlar iyileştirilebilir. Ancak yaygın biyofilm, uyumsuz malzeme, erişilemeyen bağlantılar veya ciddi hidrolik dengesizlik varsa kısmi müdahale yeterli olmayabilir. Karar, saha keşfi ve analiz sonuçlarından sonra verilmelidir.

Reeinmer ile Güvenli Loop Hattı Projelendirmesi

Hemodiyaliz merkezinde güvenli su altyapısı, arıtma cihazı ile dağıtım hattının birbirinden bağımsız değerlendirilmesiyle kurulamaz. Reeinmer Hemodiyaliz Su Arıtma Sistemleri; mevcut tesis analizi, kapasite hesabı, boru ve fittings seçimi, hidrolik planlama, numune noktalarının konumlandırılması, dezenfeksiyon senaryosu ve devreye alma kontrollerini proje bazlı ele alır. Yeni kurulacak merkezlerde veya mikrobiyolojik uygunsuzluk yaşayan tesislerde diyaliz loop hattı tasarımı için saha koşullarına uygun teknik çözüm geliştirilebilir.

Uzman ekip, mevcut tesislerde yalnızca görünür sorunları değil, tekrar eden analiz sapmalarının hidrolik ve mikrobiyolojik kök nedenlerini de değerlendirir. Sisteminizin kapasitesini değerlendirmek, PEX-A altyapı seçeneklerini incelemek, keşif planlamak veya teklif almak için Reeinmer Hemodiyaliz Su Arıtma Sistemleri üzerinden uzman ekiple iletişime geçebilirsiniz. Doğru projelendirme, düzenli doğrulama ve sürdürülebilir teknik destek; su kalitesinin yalnızca kurulum gününde değil, sistemin kullanım ömrü boyunca korunmasına yardımcı olur.
